专业的魅力 苏州雷克萨斯RX470上海改装STP汽车隔音

发表时间:2018-01-18 车友关注 音响效果点评:
雷克萨斯RX470,是一款定位高品质的车型。相对于其他品牌同档次的车型,在内饰和舒适度方面,雷克萨斯RX470都有一定的优势。但选择这款车型的车主,对车内环境的要求自然也是比较
雷克萨斯RX470,是一款定位高品质的车型。相对于其他品牌同档次的车型,在内饰和舒适度方面,雷克萨斯RX470都有一定的优势。但选择这款车型的车主,对车内环境的要求自然也是比较高的。


改装车型——雷克萨斯RX470


这一位车主来自苏州,对于车内隔音工程,车主非常重视,网上车主也是了解了大量关于隔音方面的知识,经过网上的研究,在stp官网车主发现临近的城市上海,有店主营俄罗斯STP隔音材料,而且案例特别丰富,施工工艺非常好,最终选择了上海音豪。因此有了这一次的全车隔音之旅。

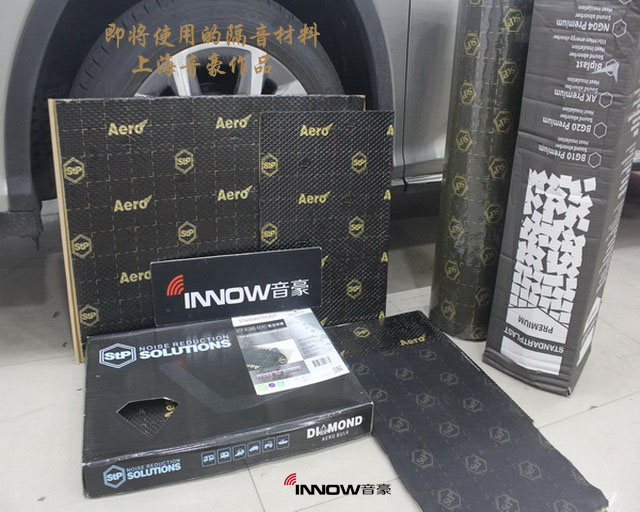

即将使用的隔音材料



【雷克萨斯RX470原车隔音分析】
雷克萨斯RX470原车噪音主要集中在车身前部以及车身后部的胎噪。怠速时发动机的噪音不是很明显,但当发动机的转速达到2000转以上时,发动机的噪音便开始凸显出来,“嗡嗡”的发动机噪音穿透仪表台直达车内。


即将进行隔音升级


轮胎快速转动与地面剧烈摩擦产生大量低频噪音。声波透过叶子板将能量传递给座舱下部的铁皮,铁皮随之发生共振产生“嗡嗡”的低频噪音。

在高速行驶时,车身附近快速流动的气流经过门板间隙,发出穿透力极强的高频噪音。车身上下颠簸,带动车身底盘上下震动,底盘铁皮发生共振产生大量低频噪音。

前门板进行双层隔音处理,有效阻止风噪的侵入


后门板进行双层隔音处理,阻止风噪侵入的效果更佳


【对症下药制定噪音解决方案】
通过路测确定噪音源之后,针对雷克萨斯RX470发动机噪声、风噪、胎噪路噪,上海音豪技术团队制定了引擎盖、U型槽、门板、底盘、尾箱、翼子板等部位的隔音降噪方案。

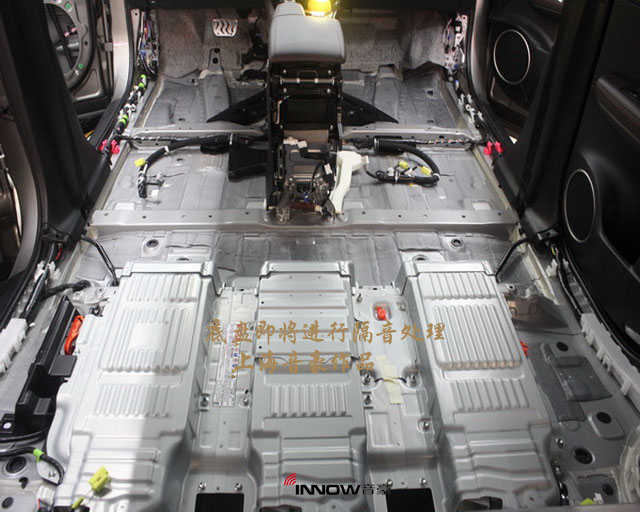

底盘即将进行隔音处理

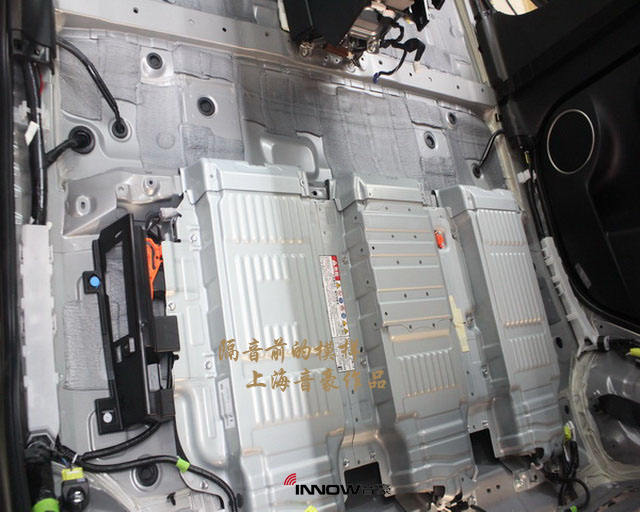

隔音前的模样


系统配置:
引擎盖:俄罗斯stp航空系列 stp航空炸弹+车德尔引擎膜
翼子板:俄罗斯stp航空系列 stp航空炸弹+NG08棉+stp记忆棉
后备箱:俄罗斯stp航空系列 stp航空炸弹+NG08棉+stp记忆棉
门板:俄罗斯stp航空系列 stp金卫士
底盘:俄罗斯stp航空系列 stp金卫士+ngo8棉+stp记忆棉+stp航空nb
仪表台下方:俄罗斯stp航空系列 stp航空炸弹+ngo8棉+stp记忆棉+stp航空nb
U型槽:俄罗斯stp航空系列 stp航空炸弹

引擎盖、U型槽和仪表台下方底盘部位的隔音处理,主要解决的是发动机的噪音,发动机噪音一方面造成引擎盖的共振,产生二次噪声污染。另一方面通过防火墙等部位的空隙传导到车内,因此隔音处理就显得很重要了。



第一层stp航空炸弹止震处理


第一层stp航空炸弹止震处理近照


底盘第一层隔音处理,有效增强钣金刚性


底盘第一层隔音处理近照

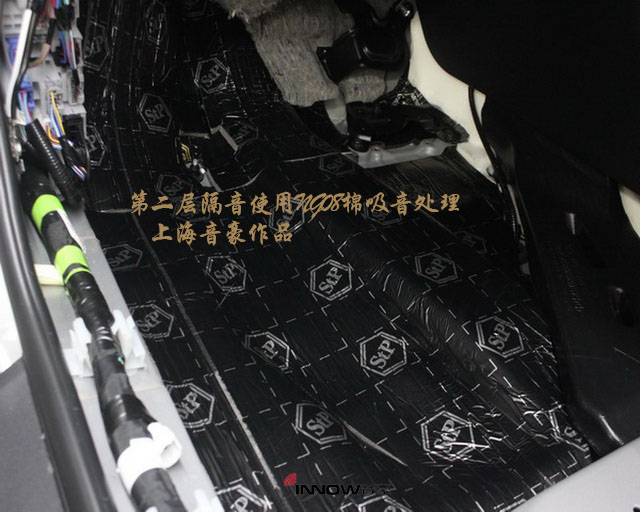

第二层隔音使用NG08棉吸音处理


首先用STP航空系列航空炸弹进行止振处理,减少引擎盖的共振。仪表台下方底盘部位同样使用STP航空系列的航空炸弹进行止振处理,在减少钣金共振的同时,起到阻隔噪音侵入的作用。在止振的基础上,用专用隔音吸音材料进行处理。引擎盖用车德尔引擎盖专用膜,而仪表台下方则采用ng08棉+stp记忆棉+stp航空nb进行处理,加强隔音效果。


底盘进行第二层隔音处理


第3层STp记忆棉深度吸音处理


第4层航空nb反弹声波处理


底盘第4层航空nb反弹声波处理


第4层航空nb反弹声波处理近照



胎噪路噪主要是通过底盘和翼子板部位传入车内,汽车在高速行驶的时候,轮胎与地面剧烈的摩擦产生的噪音可想而知。底盘先用STP航空系列的金卫盾进行隔音处理,再用ng08棉+stp记忆棉+stp航空nb进行隔音吸音处理。翼子板部位则用STP航空系列的航空炸弹+ng08棉+stp记忆棉进行止振隔音处理。


第一层隔音细节展示

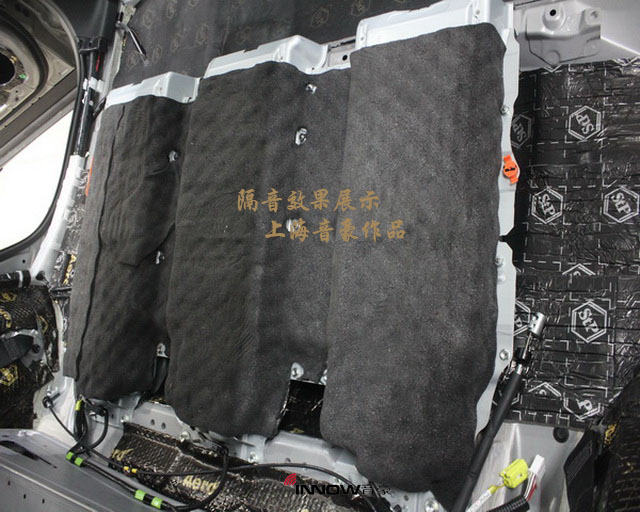

隔音效果展示


拆开后空挡的后备箱


尾箱进行第一层隔音处理,有效增强钣金刚性


尾箱进行第二层隔音处理,有效对尾箱进行密封


不同的部位解决的噪音不一样,选择的隔音材料也有所差别。对症下药,隔音效果会更加明显。


尾箱的整体隔音效果展示

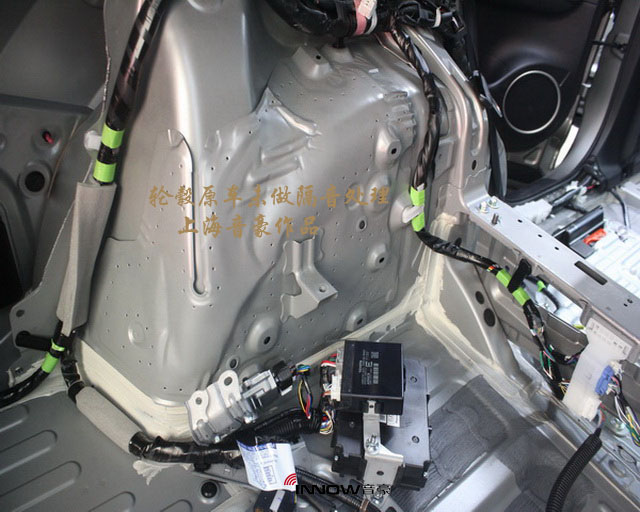

轮毂原车未做隔音处理

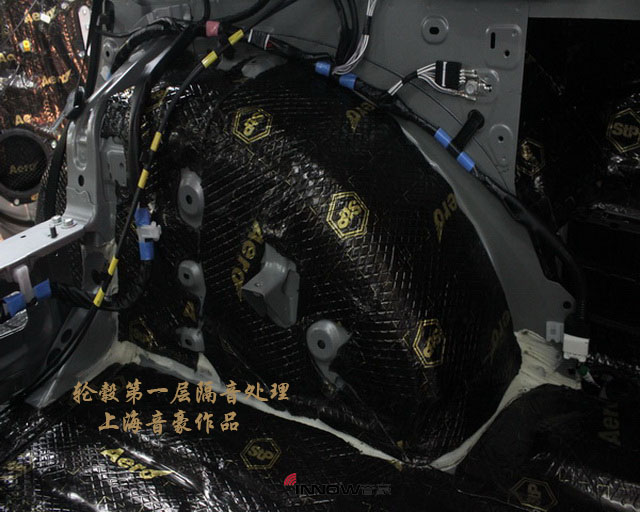

轮毂第一层隔音处理


轮毂第二层隔音处理


轮毂第三层隔音处理


轮弧隔音前的模样


轮弧进行第一层隔音处理,有效降低路噪的传播

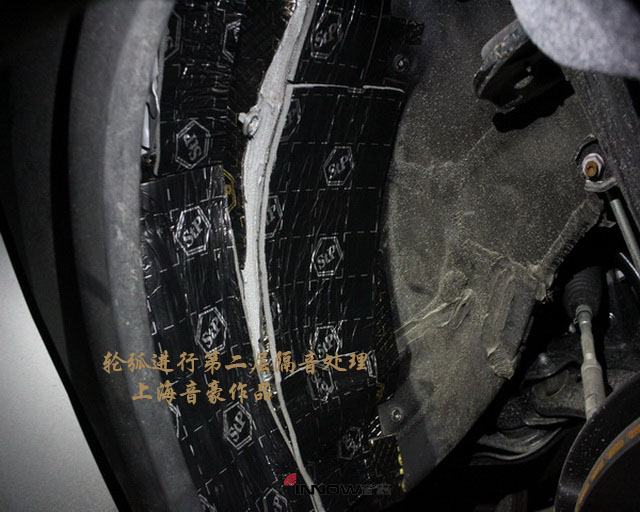

轮弧进行第二层隔音处理


轮弧第三层隔音处理效果展示


U型槽也进行隔音处理


引擎盖进行第一层隔音处理

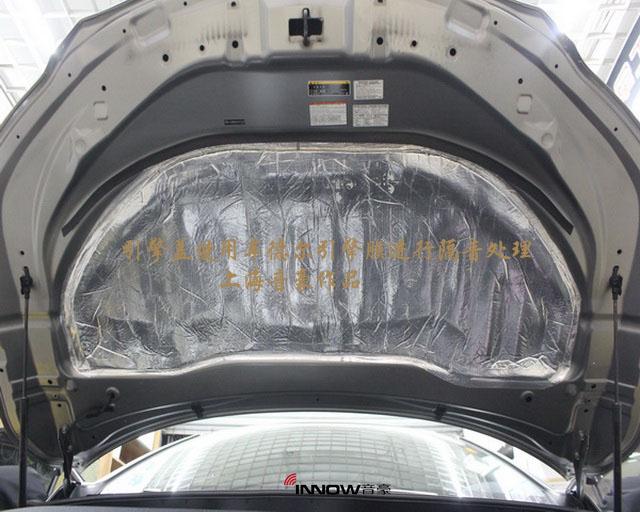

引擎盖使用车德尔引擎膜进行隔音处理


【隔音改装效果点评】
经过我们整个团队6时的奋战,整个隔音工程圆满结束,与车主一同上路式车,整个车内的噪音有了显著的降低,发动机与胎噪都获得了非常出色的改善。车主对本次的隔音之旅甚是满意。
